모터홈의 보조배터리가 예상보다 빨리 줄어들면 태양광 패널이나 주행충전기부터 의심하기 쉽습니다. 하지만 차량 구성에 따라 경로는 달라도 여러 충전원은 결국 보조배터리 쪽으로 이어집니다. 이 때문에 공통 연결부 하나가 느슨하면 태양광과 주행 충전이 모두 부족한 것처럼 보일 수 있습니다. 부품을 바꾸기 전에 전류가 어느 구간까지 들어오는지 차례로 살펴봐야 하는 이유입니다. [2]
Victor Kim이 점검한 차량도 태양광과 주행 충전이 모두 잘 되지 않는다는 증상으로 입고됐습니다. 태양광 패널과 적산계 표시를 확인하고 시동 상태에서 주행충전기의 변화를 살피던 중, 배터리로 들어가는 배선 단자가 충분히 조여지지 않은 것을 찾았습니다. 아래에서는 당시 진단 흐름을 따라 충전원을 어떻게 나누고 어디부터 원인을 좁혀 가면 좋은지 정리합니다.
먼저 충전원을 하나씩 나누어 봅니다
첫 단계에서는 태양광, 주행충전, 외부전원을 서로 다른 세 개의 입력으로 나누어 봅니다. 햇빛이 비치는 동안 엔진까지 켜거나 외부전원을 함께 연결하면 어느 장치가 변화를 만들었는지 구분하기 어렵기 때문입니다. 차량 매뉴얼을 이해하는 정비자가 다른 충전원을 안전하게 분리한 뒤 한 번에 하나만 활성화하고, 그때 배터리 전압과 충전 전류가 어떻게 달라지는지 기록하면 흐름이 한결 선명해집니다. [1]
이때 숫자 하나만 보고 정상과 고장을 가르는 것은 조심해야 합니다. 측정값은 배터리 종류와 남은 충전량, 온도, 충전기 설정에 따라 달라집니다. 차량에 설치된 장비의 모델과 배선도를 먼저 확인하고 해당 제조사 문서의 허용 범위와 비교해야 합니다. 사양을 알 수 없는 장비라면 인터넷에서 찾은 다른 모델의 전압값을 그대로 대입하기보다 장비부터 정확히 식별하는 편이 안전합니다. 조건을 하나씩 나눴다면 이제 화면에 보이는 값과 실제 전류 흐름이 같은지 살펴볼 차례입니다. [1] [2]
적산계는 출발점일 뿐, 실제 흐름은 따로 확인합니다

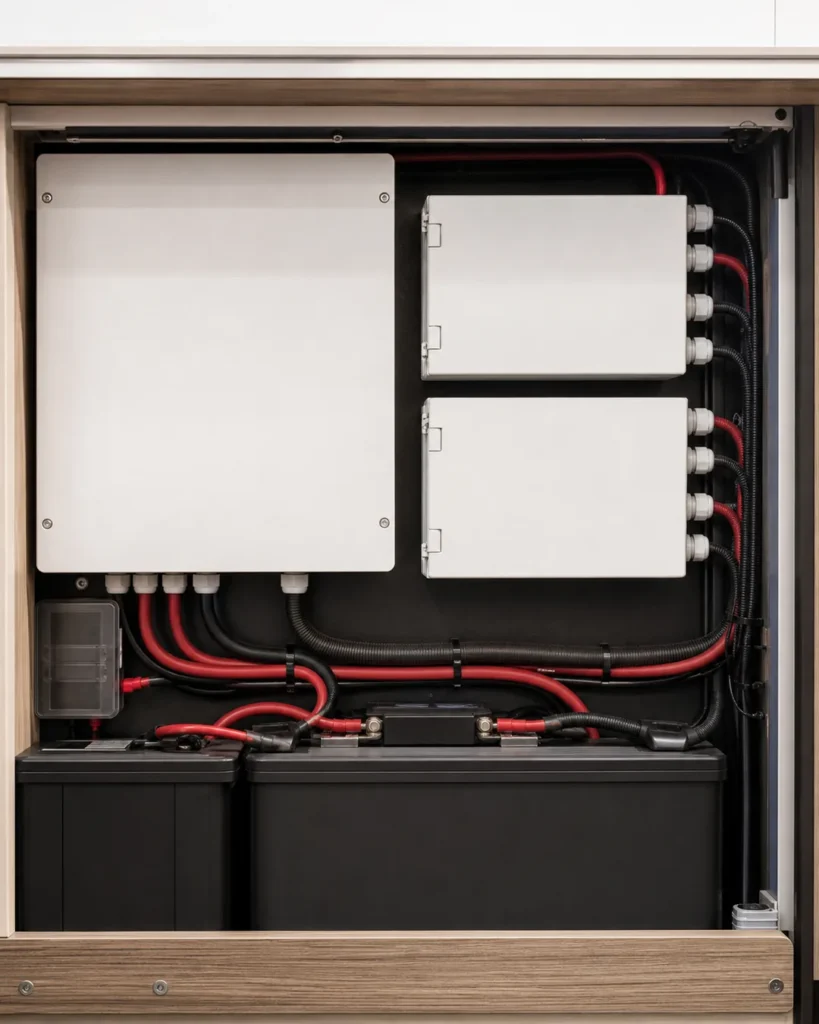

적산계 화면은 충전 상태를 빠르게 살펴보는 좋은 출발점입니다. 다만 화면의 숫자가 배터리 단자에서 실제로 흐르는 전류를 언제나 그대로 보여 주는 것은 아닙니다. 션트의 위치나 통신 상태, 초기 설정과 영점 보정에 따라 일부 경로가 표시에서 빠질 수 있기 때문입니다. 화면의 변화만 바라보기보다 충전기 출력에서 퓨즈 양단, 배터리 단자까지 측정 지점을 옮겨 가며 확인하면 전류가 끊기는 구간을 좁힐 수 있습니다. [1]
다만 단자에서 전류를 재는 일은 회로에 맞는 정격의 계측기와 보호구를 갖춘 사람에게 맡겨야 합니다. 고전류 배터리는 작은 실수로도 단락과 케이블 과열, 화재가 생길 수 있습니다. 금속 공구를 임의로 대거나 단자를 흔들어 상태를 확인해서는 안 됩니다. 일반 사용자는 타는 냄새나 변색, 평소와 다른 열, 장비 경고를 살펴보고 이상이 느껴지면 전원을 끈 뒤 전문 정비를 요청하는 정도가 안전합니다. 이렇게 충전기에서 배터리 쪽으로 범위를 좁히면 공통 접속부의 이상을 찾기 쉬워집니다. [2] [3]
이 차량에서는 느슨한 배터리 단자가 원인이었습니다
입고된 차량에서는 먼저 태양광 패널과 적산계 표시를 살펴본 뒤, 시동을 걸었을 때 주행충전기 쪽에서 어떤 변화가 나타나는지 확인했습니다. 점검 범위를 두 충전장치에서 공통 경로로 좁혀 가자 배터리로 들어가는 케이블 단자가 충분히 조여지지 않은 상태가 드러났습니다. 서로 다른 장치가 동시에 문제인 것처럼 보였지만 실제 원인은 배터리 앞의 한 접속부에 있었습니다.
여기서 얻을 결론은 ‘모든 충전 불량은 단자 때문’이라는 단순한 공식이 아닙니다. 여러 입력에서 비슷한 증상이 나타날 때는 공통으로 지나는 접속부부터 원인 후보에서 하나씩 지워 나가야 한다는 뜻에 가깝습니다. 원인을 바로잡은 뒤에는 처음과 같은 조건에서 태양광과 주행충전을 각각 다시 시험해야 합니다. 이 과정을 건너뛰고 패널이나 충전기부터 교환하면 비용은 늘어도 원래 결함은 그대로 남을 수 있습니다. 그래서 비슷한 증상이라면 충전기보다 단자와 접지를 먼저 확인하는 순서가 실용적입니다. [2]
비슷한 증상이라면 단자와 접지부터 살펴봅니다

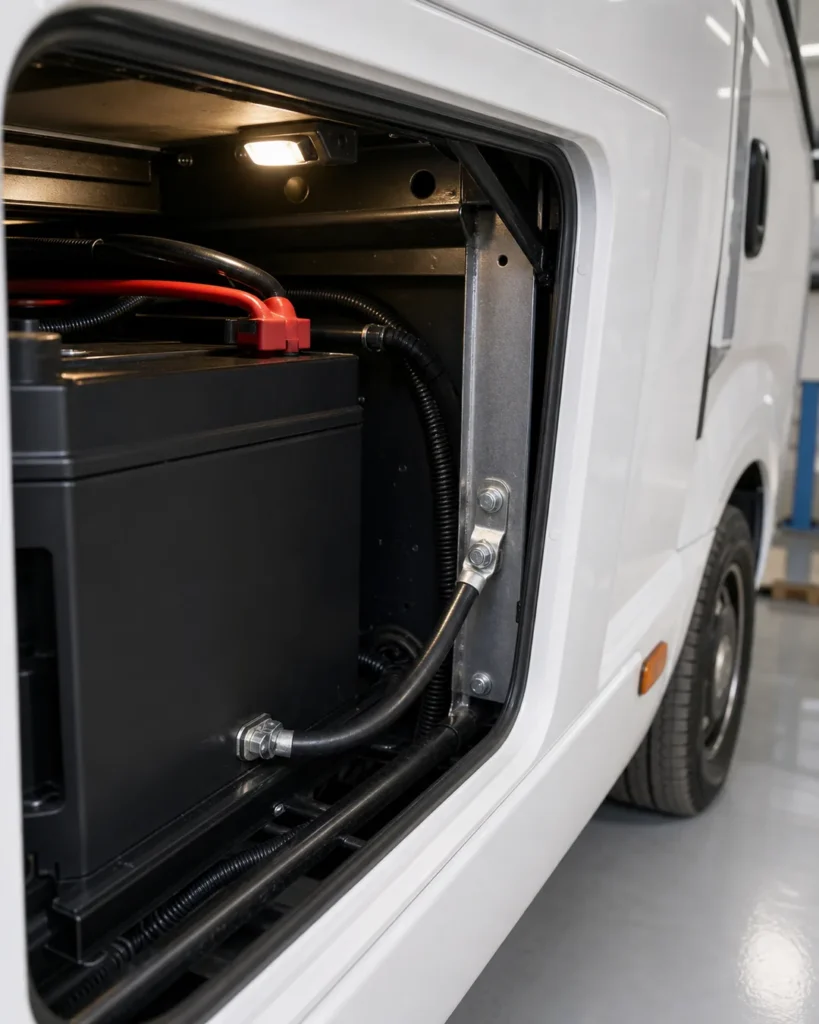

이 사례 이후 Victor Kim이 전기 문제에서 먼저 살피는 곳은 세 군데로 정리됐습니다. 보조배터리 단자, 차량의 시동배터리 단자, 그리고 차체 접지입니다. 주행충전기는 차량 전기계통과 보조배터리를 함께 이용하므로 어느 한쪽 접속부가 느슨하거나 부식돼도 충전 입력이 불안정해질 수 있습니다. 전원을 차단한 상태에서 케이블 피복의 변색과 러그의 움직임, 접지점의 녹이나 열 흔적을 눈으로 살펴보는 이유입니다. [2]

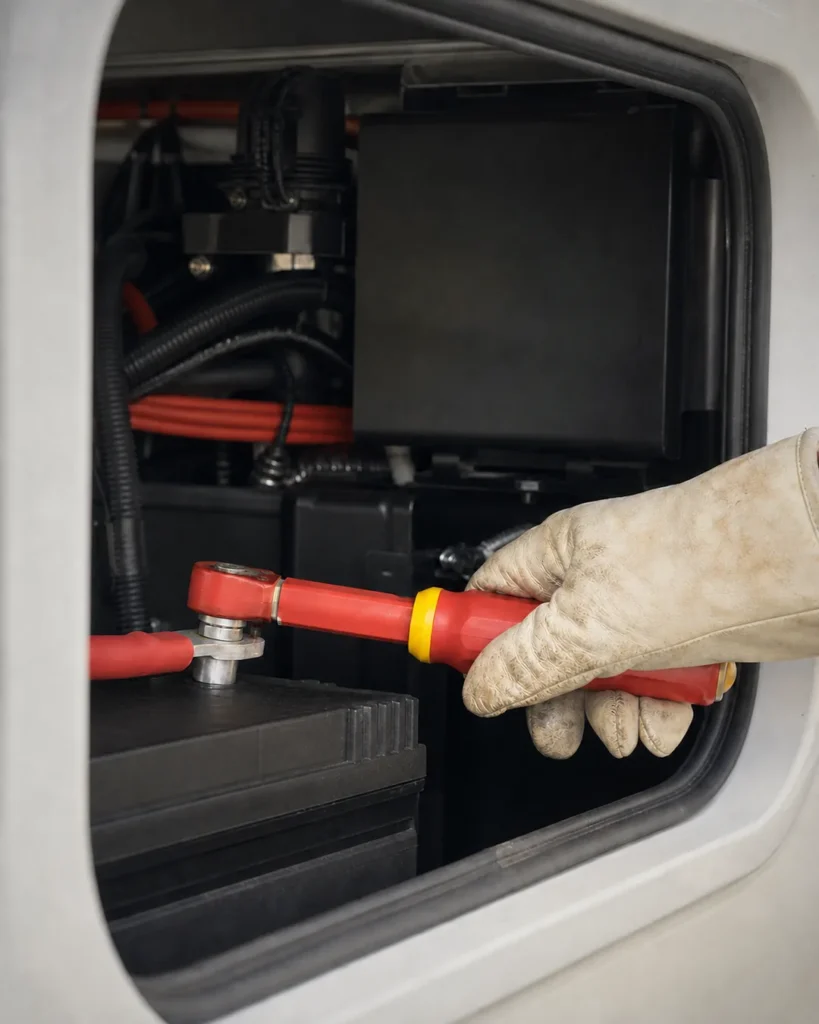

그렇다고 느슨해 보이는 단자를 무조건 강하게 조여서는 안 됩니다. 단자와 러그가 해당 배터리에 맞는 부품인지 확인하고 제조사가 지정한 토크와 순서를 따라야 합니다. 지나친 힘은 오히려 단자를 손상시키거나 내부 결함을 만들 수 있습니다. 같은 부위가 다시 느슨해진다면 체결만 반복하기보다 차량 진동과 케이블 길이, 지지 상태, 열팽창까지 원인을 넓혀 살펴볼 필요가 있습니다. 연결부가 모두 정상일 때 비로소 퓨즈와 BMS, 온도 조건으로 점검 범위를 넓힙니다. [2]
연결부가 정상이면 퓨즈·BMS·배터리 적합성을 확인합니다

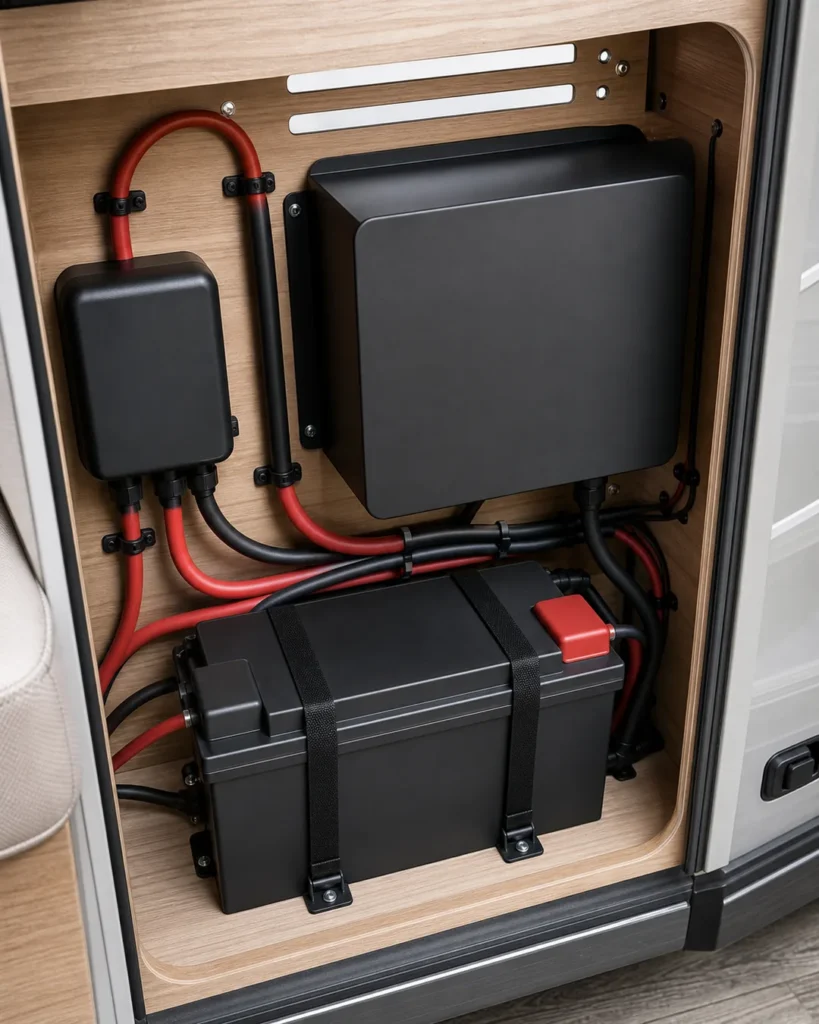

접속부에서 이상을 찾지 못했다면 점검 범위를 퓨즈와 차단기, 케이블 굵기와 길이, 충전기 설정, BMS가 현재 충전을 허용하는지까지 넓힙니다. 특히 끊어진 퓨즈를 발견했을 때 이유를 확인하지 않고 더 큰 용량으로 바꾸는 것은 보호 기능을 약화시키는 위험한 대응이 될 수 있습니다. 같은 규격으로 교체하기에 앞서 과전류나 단락, 접촉 불량, 장비 결함 가운데 무엇이 퓨즈를 끊었는지부터 확인해야 합니다. [2] [3]
또 하나 놓치기 쉬운 변수는 배터리 온도입니다. 리튬 배터리는 너무 춥거나 뜨거운 환경에서 충전이 제한될 수 있고, BMS가 배터리를 보호하려고 충전 경로를 잠시 차단하기도 합니다. 이를 고장으로 오인해 보호장치를 우회하면 더 큰 문제가 생길 수 있습니다. 배터리 온도와 경고 이력, 해당 제조사 앱이나 진단 정보를 함께 살핀 뒤 허용 범위로 돌아왔을 때 같은 조건에서 다시 확인하는 편이 좋습니다. 원인을 찾았다면 마지막 단계는 처음과 같은 조건에서 결과를 재확인하는 일입니다. [1] [3]
배터리를 교체하거나 새로 설치할 때는 충전 성능뿐 아니라 제품의 KC 안전관리 대상과 표시도 확인해야 합니다. 국가기술표준원은 2024년 3월 21일부터 정격용량 500Wh 이상 중·대형 캠핑용 배터리(파워뱅크)를 KC 62619 안전관리 적용 범위에 포함하고 KC마크 표시를 의무화했다고 안내했습니다. 사용자가 제공한 SBS 보도는 제도 변경의 배경이 된 화재 사례를 소개합니다. 교체·증설 전에는 제품의 KC마크와 인증·신고 번호를 제품안전정보센터에서 확인하고 차량의 충전기·BMS·배선 정격과 맞는지 전문 시공자와 함께 검토하는 편이 좋습니다. KC 표시만으로 시공 전체의 안전이 보장되는 것은 아니므로 제품 적합성과 설치 품질을 함께 살펴야 합니다. 이 확인까지 마쳐야 같은 조건에서 재시험할 의미가 생깁니다. [4] [5] [6]
같은 조건에서 다시 확인해야 수리가 끝납니다

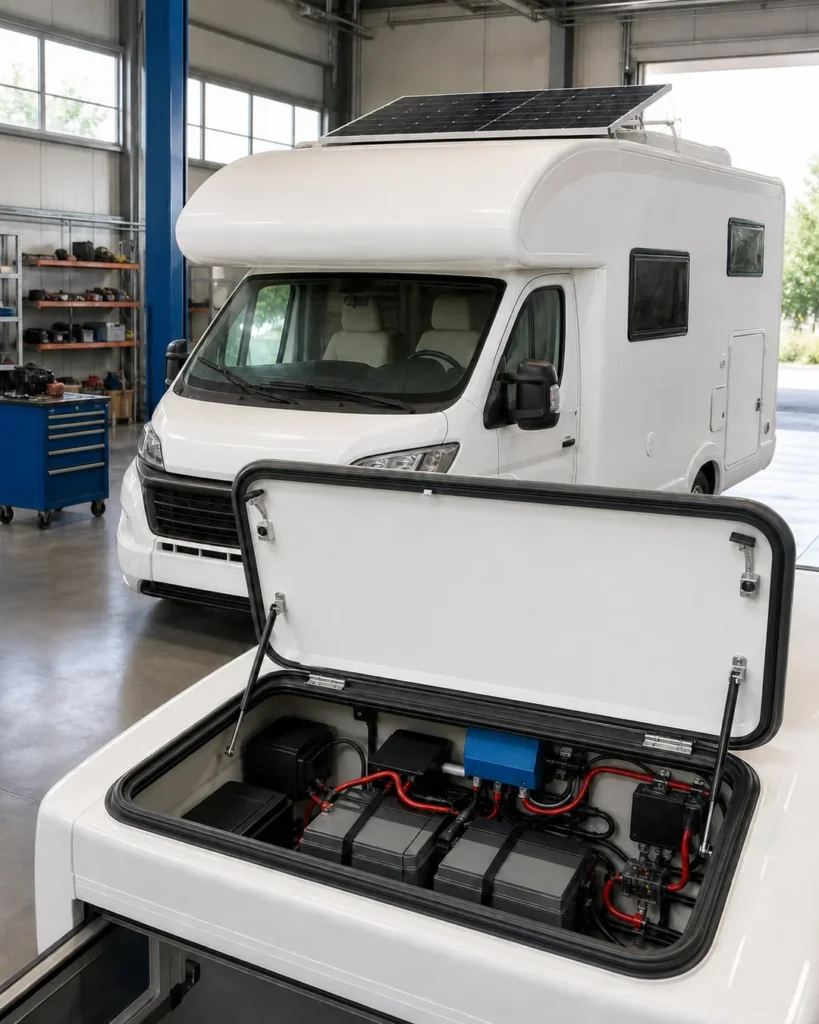

수리는 부품을 손보는 순간 끝나지 않습니다. 처음 증상이 나타났던 조건으로 돌아가 태양광과 주행충전, 외부전원을 다시 하나씩 시험해야 합니다. 시작 전 배터리 상태와 날씨, 엔진 작동 여부, 측정 위치를 기록해 두면 조치 전후의 차이를 비교하기 쉽습니다. 잠깐 전류가 보였다는 사실보다 일정 시간 안정적으로 유지되는지, 단자 온도나 냄새에 이상이 없는지가 더 중요한 확인점입니다. [1]
마지막으로 사용자에게는 교체한 부품 이름만 알려 주기보다 어느 경로에서 어떤 원인이 확인됐는지, 같은 증상이 다시 생기면 무엇부터 멈춰야 하는지 설명할 필요가 있습니다. 충전이 반복해서 끊기거나 케이블이 뜨거워지고 타는 냄새가 난다면 모든 충전원을 안전하게 차단하고 사용을 중지해야 합니다. 전기 문제는 임시로 우회하기보다 당시 조건과 증상을 기록해 다시 진단하는 편이 결국 더 빠른 해결로 이어집니다. [3]
